¿Código de Colores?


------------------------------------------------
Código de Colores
para Resistencias
          El código de colores se utiliza en electrónica para indicar los valores de los componentes electrónicos. Es muy habitual en las resistencias pero también se utiliza para otros componentes como los condensadores, los inductores, diodos y otros. Se denomina resistencia al componente electrónico diseñado para introducir una resistencia eléctrica determinada entre dos puntos de un circuito. En el propio lenguaje eléctrico y electrónico, son conocidos simplemente como resistencias. En otros casos, como en las planchas, calentadores, etc., se emplean resistencias para producir calor aprovechando el efecto Joule.

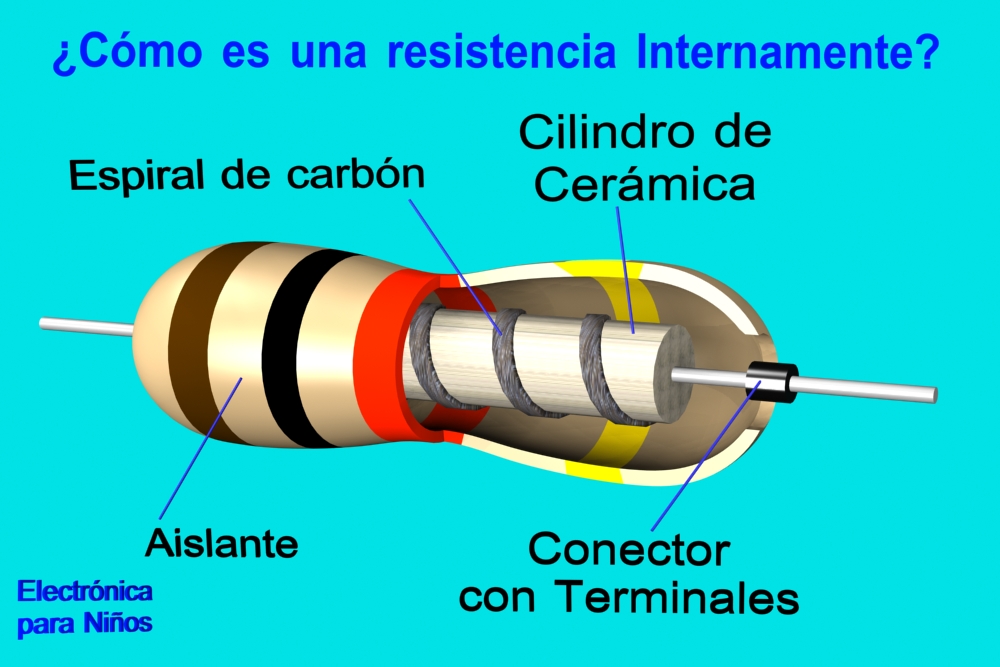

¿Cómo es una Resistencia por dentro?
          La resistencia es un material formado por carbón y otros elementos resistivos para disminuir la corriente que circula. Se opone al paso de la corriente. La corriente máxima en un resistor viene condicionada por la máxima potencia que pueda disipar su cuerpo. Esta potencia se puede identificar visualmente a partir del diámetro sin que sea necesaria otra indicación. Los valores más comunes son 0,25 W, 0,5 W y 1 W.
          Existen resistencias de valor variable, que reciben el nombre de potenciómetros. Los resistores se utilizan en los circuitos para limitar el valor de la corriente o para fijar el valor de la tensión. A diferencia de otros componentes electrónicos, los resistores no tienen polaridad definida. Para caracterizar un resistor hacen falta tres valores: resistencia eléctrica, disipación máxima y precisión o tolerancia. Estos valores se indican normalmente en el encapsulado dependiendo del tipo de éste; para el tipo de encapsulado axial, el que se observa en las fotografías, dichos valores van rotulados con un código de franjas de colores. Estos valores se indican con un conjunto de rayas de colores sobre el cuerpo del elemento. Son tres, cuatro o cinco rayas; dejando la raya de tolerancia (normalmente plateada o dorada) a la derecha, se leen de izquierda a derecha. La última raya indica la tolerancia (precisión). El valor de la resistencia eléctrica se obtiene leyendo las cifras como un número de una, dos o tres cifras; se multiplica por el multiplicador y se obtiene el resultado en Ohmios (Ω). El coeficiente de temperatura únicamente se aplica en resistencias de alta precisión o tolerancia menor del 1%.

sábado, 23 de marzo de 2013

¿Cómo se lee el código de colores?


¿Cuál es la primera y última banda?
          Para poder leer eficientemente el valor de una resistencia a través del código de colores, lo primero que debemos hacer es posicionarla correctamente, es decir, debemos saber cuál es la parte izquierda y la derecha, con el fin de leerla bien al igual que un cuaderno o un libro. Si observas la resistencia de cerca podrás ver una banda de color dorado o plateado, la cual representa la tolerancia. Al ubicar esta banda podremos decir que ese es el lado derecho de la resistencia y obviamente el otro lado restante será el izquierdo, con lo que ahora si podremos leer su valor gracias al código de colores que se encuentra en la primera foto del blog. Una forma rápida de encontrar esta banda es observar un pequeño espacio entre dos bandas de color y que generalmente son la tercera cifra y la tolerancia. El lado donde se encuentra la tolerancia es siempre el lado derecho.
¿Si la distancia no es muy grande cómo hago?
          Si la distancia entre las dos bandas no se aprecia claramente, debemos acudir a nuestra buena percepción u observación de los colores, ya que deberemos distinguir correctamente la diferencia entre el color amarillo y el color dorado y la diferencia entre el color gris y el plateado. Una vez que identifiquemos el color dorado o plateado que corresponde a la tolerancia, sabremos que ese lado es el derecho de la resistencia y procederemos a leerla de izquierda a derecha, respetando las normas del código de colores para leer resistencias. Estas normas serán estudiadas minuciosamente a continuación:
¿Cómo se lee el código de colores?
          Al tener ubicada correctamente la resistencia, es decir, al saber cuál es el lado izquierdo y el derecho de la resistencia, podemos empezar a leer el valor de este componente. Según la foto, leemos la resistencia de izquierda a derecha, donde la primera banda representa la primera cifra, es decir, el primer número de ella, la segunda banda de color representa la segunda cifra o el segundo número, la tercera banda representa la cantidad de ceros a la derecha que se le colocan al número, por lo tanto si la banda es rojo, el código de colores me indica el número dos, por lo tanto son dos ceros que tengo que añadirle a los dos primeros números, la cuarta banda de color representa la tolerancia del componente, es decir, la cantidad de ohmios hacia arriba y hacia abajo que permite la resistencia, debido a esto, las resistencias más precisas poseen una banda de color dorado que representa 5%  de la tolerancia, mientras que la banda de color plateado representa un 10% haciendo esta tolerancia mucho más grande y por ende menos precisa.

miércoles, 20 de marzo de 2013

Cifra por Cifra



Primera Cifra
          Esta primera banda, según hacíamos referencia en la imagen anterior, es la primera cifra o es el primer número más significativo del componente resistivo. Al ser la primera cifra debemos leer el código de colores tal cual se nos presenta, es decir, si la banda es de color marrón, buscamos el código de colores y no damos cuenta de que el color marrón representa el número uno, por lo tanto esta banda vale uno y ese será el primer número de nuestra resistencia. Si el color es negro, la primera cifra valdrá 0 y como es el lado más izquierdo de la resistencia esa cifra no valdrá nada, ya que 0 a la izquierda no tiene valor. Generalmente esta banda viene de color negro cuando el valor resistivo es muy pequeño.
Segunda Cifra
          Esta segunda banda, es la segunda cifra o es el segundo número más significativo del componente resistivo. Al ser la segunda cifra debemos leer el código de colores tal cual se nos presenta, es decir, si la banda es de color verde, buscamos el código de colores y no damos cuenta de que el color verde representa el número cinco, por lo tanto esta banda vale cinco y ese será el segundo número de nuestra resistencia. Si el color es negro, la segunda cifra valdrá 0 y ese cero será añadido a la cantidad de ceros de la tercera banda de la resistencia. Esa cifra aquí si vale, ya que es un 0 a la derecha del número.
Tercera Cifra
          Esta tercera banda, es la cantidad de ceros a la derecha del componente resistivo. Al ser la tercera cifra debemos leer el código de colores como ceros y no como números, es decir, si la banda es de color rojo, buscamos el código de colores y nos damos cuenta de que el color rojo representa DOS CEROS, por lo tanto esta banda vale DOS CEROS y NO EL NÚMERO 2. Y esa será la cantidad de CEROS que se le añadirán al valor en números que arrojan las dos primeras bandas de nuestra resistencia. Si el color es negro, la tercera banda valdrá CERO CEROS, es decir, que no hay ningún cero en esa banda. Recuerda, esta banda sólo vale CEROS.

Cuarta Cifra
Ésta cuarta banda, representa la tolerancia de la resistencia, esto quiere decir, que la resistencia comercial que tenemos enfrente posee un rango resistivo que puede variar en un determinado porcentaje, siendo las resistencias más precisas las que poseen una banda en su tolerancia de color dorado que representan el 5% de su valor y la banda de tolerancia de color plateado representa el 10%, existe una tercera banda, la cual es sin color y representa el 20%, haciendo a este tipo de resistencias las menos precisas del mercado. Por ejemplo, si tenemos una resistencia de 100 Ohmios y la banda es dorada, tendremos que el 5% de 100 es 5, por lo tanto debemos sumar y restar este 5 al valor 100 de la resistencia, con lo que o tendremos un valor resistivo que puede estar entre 95 ohmios y 105 ohmios, pero decimos que el valor de esa resistencia es aproximadamente 100 ohmios. Si la tolerancia de esta resistencia de 100 ohmios es de color plata, el 10% de 100 es 10, por lo tanto, esta resistencia puede tener un valor entre 90 ohmios y 110 ohmios. Por último, si la tolerancia de esta resistencia es una banda sin color, tendremos que el 20% de 100 es 20, por lo tanto, esta resistencia puede tener un valor entre 80 ohmios y 120 ohmios.

Tolerancia:

Dorado: 5%
Plateado: 10%
Sin color: 20%

Algo que debemos saber y tener en cuenta es la notación Científica:

K = Kilo = 000 Tres (3) ceros
M = Mega = 000000 Seis (6) Ceros
G = Giga = 000000000 Nueve (9) Ceros
T = Tera = 000000000000 Doce (12) Ceros
Con esta herramienta podemos resumir la cantidad de ceros en una resistencia

lunes, 18 de marzo de 2013

Ejemplo 1 y 2


 Ejemplos Prácticos

Ejemplo 1

Aquí tenemos esta resistencia con los siguientes colores:
Primera Banda: Azul = Número 6
Segunda Banda: Rojo = Número 2
Tercera Banda: Naranja = Ceros: 000
Cuarta Banda: Dorado = Tolerancia = 5%
Anotamos: R = 62000 Ohm + ó -  5%
Según la Notación científica 000 = K
R = 62 K Ohm y el 5% de 62000 es 3100, por lo tanto:
La Resistencia que podremos medir estará entre los siguientes valores: 58900 Omh y 65100 Ohm
Total: R = 62 K más o menos 3100 Ohm


Ejemplo 2

Aquí tenemos esta resistencia con los siguientes colores:
Primera Banda: Rojo = Número 2
Segunda Banda: Azul = Número 6
Tercera Banda: Verde = Ceros: 00000
Cuarta Banda: Dorado = Tolerancia = 5%
Anotamos: R = 2.600.000 Ohm + ó -  5%
Según la Notación científica 000000 = M
R = 2,6 K Ohm y el 5% de 2.600.000 es 130.000. Recuerda que si la M son 6 ceros, al quitarle 5 ceros al 2.600.000, nos quedará debiendo 1 por lo tanto corremos la coma un lugar más y quedará entre el 2 y el 6.
La Resistencia que podremos medir estará entre los siguientes valores: 2.470.000 Omh y 2.730.000 Ohm
Total: R = 2,6 K más o menos 130000 Ohm

sábado, 16 de marzo de 2013

Ejemplo 3 y 4



Ejemplo 3

Aquí tenemos esta resistencia con los siguientes colores:
Primera Banda: Naranja = Número 3
Segunda Banda: Blanco = Número 9
Tercera Banda: Negro = Ceros: ninguno (No tiene ceros)
Cuarta Banda: Plateado = Tolerancia = 10%
Anotamos: R = 39 Ohm + ó - 10%
No necesitamos la Notación científica
R = 39 Ohm y el 10% de 39 es 1,95, por lo tanto:
La Resistencia que podremos medir estará entre los siguientes valores: 37,05 Omh y 40,95 Ohm
Total: R = 39 Ohm más o menos 1,95 Ohm


Ejemplo 4

Aquí tenemos esta resistencia con los siguientes colores:
Primera Banda: Negro = Número 0
Segunda Banda: Marrón = Número 1
Tercera Banda: Negro = Ceros: ninguno (No tiene ceros)
Cuarta Banda: Plateado = Tolerancia = 10%
Anotamos: R = 01 Ohm + ó - 10%
No necesitamos la Notación científica
R = 1 Ohm y el 10% de 1 es 0,1, por lo tanto:
La Resistencia que podremos medir estará entre los siguientes valores: 0,9 Omh y 1,1 Ohm
Total: R = 1 Ohm más o menos 0,1 Ohm

jueves, 14 de marzo de 2013

Ejemplo 5 y 6



Ejemplo 5

Aquí tenemos esta resistencia con los siguientes colores:
Primera Banda: Violeta = Número 7
Segunda Banda: Amarillo = Número 4
Tercera Banda: Azul = Ceros: 000000
Cuarta Banda: Sin Color = Tolerancia = 20%
Anotamos: R = 74.000.000 Ohm + ó - 10%
Según la Notación científica: 000000 = M
R = 74 M Ohm y el 20% de 74.000.000 es 14.800.000, por lo tanto:
La Resistencia que podremos medir estará entre los siguientes valores: 59200000 Omh y 88.800.000 Ohm
Total: R = 74 M Ohm más o menos 14.800.000 Ohm

Ejemplo 6

Aquí tenemos esta resistencia con los siguientes colores:
Primera Banda: Blanco = Número 9
Segunda Banda: Gris = Número 8
Tercera Banda: Violeta = Ceros: 0000000
Cuarta Banda: Dorado = Tolerancia = 5%
Anotamos: R = 980.000.000 Ohm + ó - 5%
Según la Notación científica: 000000 = M
R = 980 M Ohm y el 5% de 980.000.000 es, 49.000.000 por lo tanto:
La Resistencia que podremos medir estará entre los siguientes valores: 931.000.000 Omh y 1.029.000.000 Ohm
Total: R = 980 M Ohm más o menos 49 M Ohm

martes, 12 de marzo de 2013

Ejemplo 7 y 8



Ejemplo 7

Aquí tenemos esta resistencia con los siguientes colores:
Primera Banda: Marrón = Número 1
Segunda Banda: Negro = Número 0
Tercera Banda: Negro = Ceros: ninguno (No tiene ceros)
Cuarta Banda: Dorado = Tolerancia = 5%
Anotamos: R = 10 Ohm + ó - 5%
No necesitamos la Notación científica
R = 10 Ohm y el 5% de 10 es 0,5 por lo tanto:
La Resistencia que podremos medir estará entre los siguientes valores: 9,5 Ohm y 10,5 Ohm
Total: R = 10 Ohm más o menos 0,5 Ohm


Ejemplo 8

Aquí tenemos esta resistencia con los siguientes colores:
Primera Banda: Marrón = Número 1
Segunda Banda: Negro = Número 0
Tercera Banda: Marrón = Ceros: 0 Tiene 1 cero
Cuarta Banda: Dorado = Tolerancia = 5%
Anotamos: R = 100 Ohm + ó - 5%
No necesitamos la Notación científica
R = 10 Ohm y el 5% de 10 es 0,5 por lo tanto:
La Resistencia que podremos medir estará entre los siguientes valores: 9,5 Ohm y 10,5 Ohm
Total: R = 10 Ohm más o menos 0,5 Ohm
